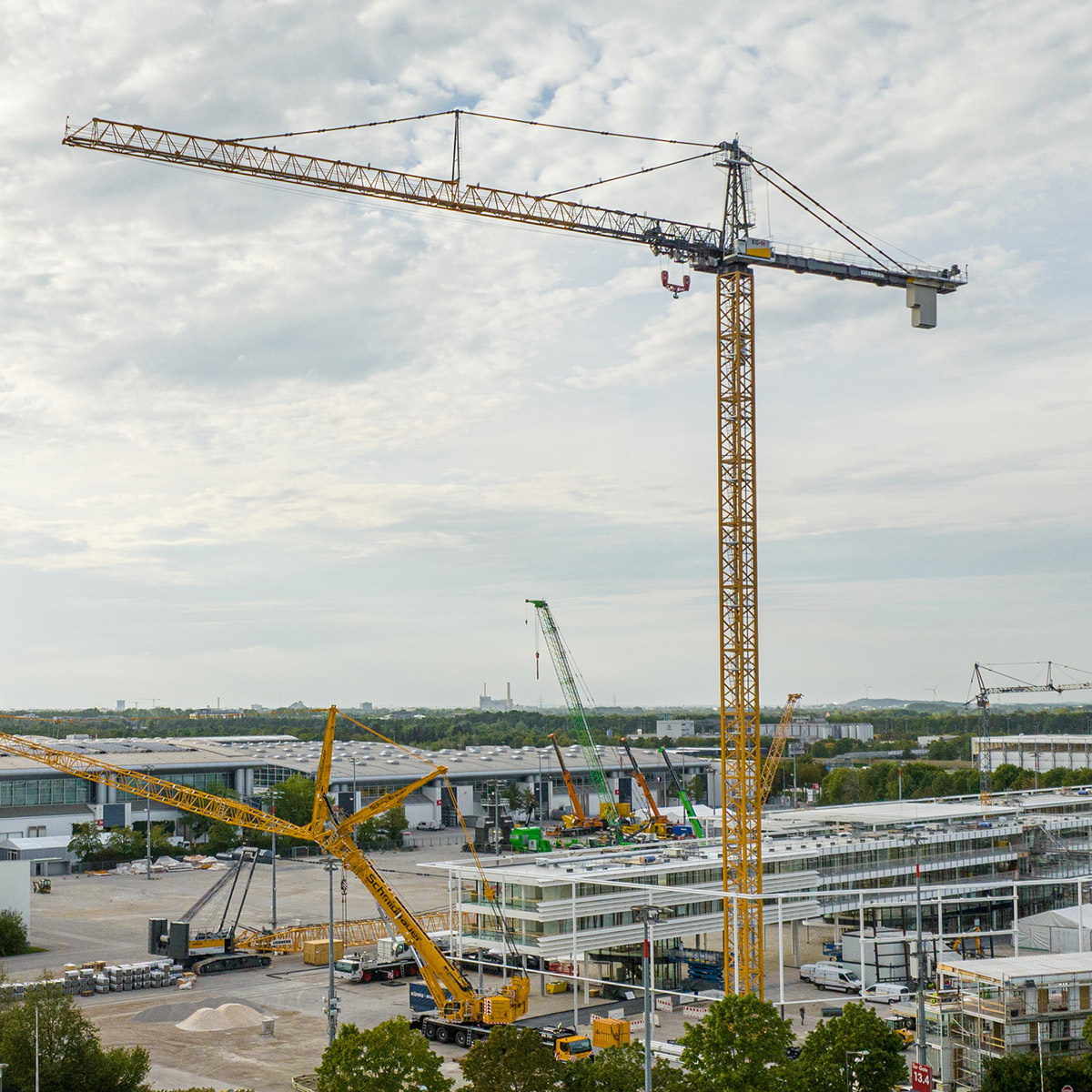

Liebherr 1188 EC-H 40 Fibre
Liebherr 1188 EC-H 40 Fibre spaja High-Top konstrukciju, nosivost do 40 t i dohvat do 90 m sa sintetičkim užetom visoke čvrstoće. Lakše uže i sklop kuke pridonose raspoloživoj nosivosti, a uže ne zahtijeva podmazivanje. Velik dohvat proširuje mogućnosti planiranja radnog područja na velikim građevinskim i industrijskim projektima.
Samostojeća visina kuke*
94,2 m
Maks. nosivost
40.000 kg
Maks. radijus
90,0 m
Nosivost na maks. radijusu
9.100 kg
Standard
EN 14439
Konfiguracija visine: 1000 HC · FA 3150 HC. Uvjeti su navedeni u tehničkim podacima.
Tehnički podaci: Liebherr 1188 EC-H 40 Fibre
Specifikacije
- Samostojeća visina kuke — referentna konfiguracija
- 94,2 m
- Najveća nosivost
- 40.000 kg
- Najveći radijus
- 90,0 m
- Nosivost pri najvećem radijusu
- 9.100 kg
- Norma
- EN 14439:2009 – C25
- Ovješenje kuke
- 2/4
Pogoni
- Pogon dizanja
- 110 kW FU SD.shift / 65 kW FU SD.shift
- Pogon okretanja
- 3 x 11,0 kW FU
- Pogon mačke
- 11,0 kW FU
Toranj i radna konfiguracija
- Toranj
- 1000 HC
- Podnožje / temelj
- FA 3150 HC
- Konfiguracija prikazane visine
- Tri donja elementa po 11,6 m (2 × TSB r + TSB), 9 elemenata po 5,8 m i dodatni element 2,9 m; bez sustava penjanja, oznaka **).
- Odabir visine
- Samostojeća visina ovisi o kombinaciji tornja, podnožja i duljine kraka. Druge konfiguracije i vezivanje uz objekt razmatraju se zasebno.
- Uvjeti nosivosti
- Nosivost ovisi o radijusu, ovješenju kuke i radnom režimu. Najveća nosivost, dohvat i visina nisu jedna zajednička radna točka. Tablice nosivosti vrijede do 50 m visine dizanja; za veće visine potrebna je zasebna provjera.
- Izvedbe pogona
- Pogoni odvojeni znakom / predstavljaju alternativne izvedbe.
- Ponuda
- Cijena, raspoloživost i rok isporuke potvrđuju se ponudom.
